泵房机电设备安装技术要点与质量控制

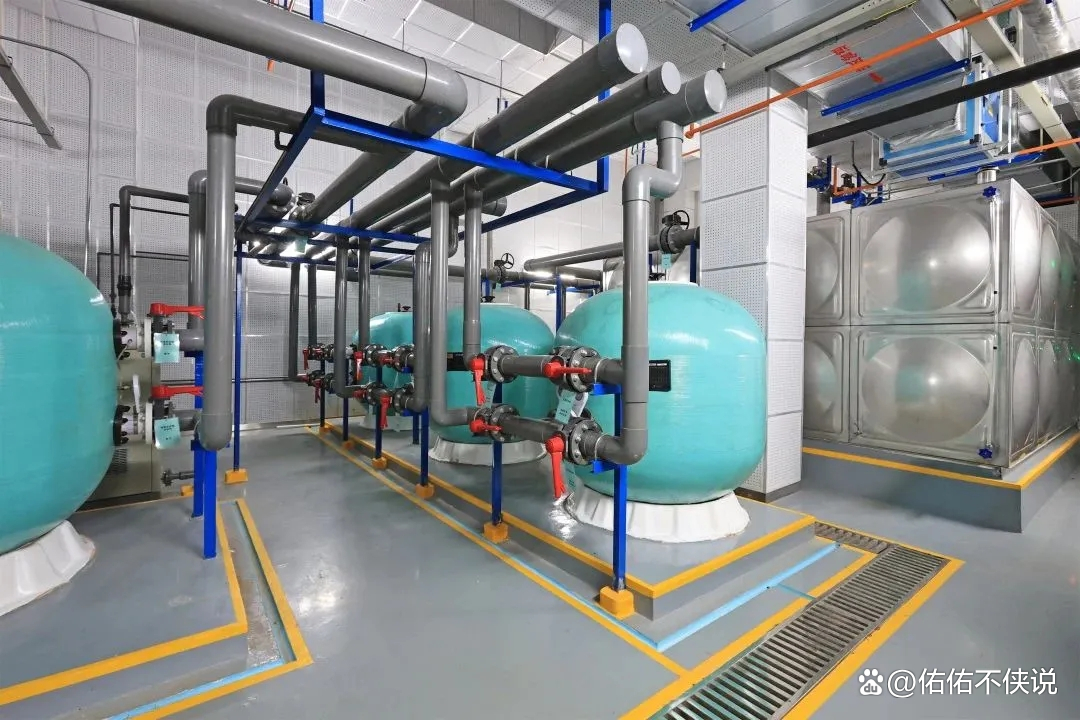

泵房作为供水、排水、供暖及工业流体输送系统的核心枢纽，其机电设备的安装质量直接关系到整个系统的运行效率、安全性和使用寿命。泵房机电设备通常包括水泵机组、电动机、阀门、管道、电气控制柜、起重设备及辅助系统等。科学、规范的安装是确保泵房可靠运行的基础。

一、安装前准备

1. 技术资料审查：熟悉设计图纸、设备说明书、相关规范（如GB 50231《机械设备安装工程施工及验收通用规范》），核对设备型号、参数与设计一致性。
2. 基础验收：检查混凝土基础强度、尺寸、预留孔洞及预埋件位置，确保符合设计要求，基础表面应凿毛处理。
3. 设备开箱检验：会同建设单位、监理单位共同开箱，检查设备外观、附件、随机文件，做好记录，发现损伤及时处理。
4. 施工条件确认：泵房内土建工程基本完成，场地清理干净，照明、动力电源具备，运输通道畅通。

二、水泵机组安装

1. 基础放线：根据图纸弹出泵组纵横中心线及标高线。
2. 吊装就位：采用吊车或手动葫芦将泵组吊至基础，缓慢放下，对准地脚螺栓孔。
3. 找平找正：使用水平仪、百分表等工具，调整泵组水平度（通常纵向≤0.05mm/m，横向≤0.10mm/m）和联轴器同轴度（径向位移≤0.05mm，轴向倾斜≤0.05mm）。
4. 地脚螺栓灌浆：采用高强度无收缩灌浆料，浇筑时振捣密实，养护至规定强度后紧固螺栓。
5. 二次找平：灌浆层固化后，重新检查水平度和同轴度，必要时微调垫铁。
6. 联轴器连接：手动盘车检查转动灵活性，无卡涩、异响。

三、管道与阀门安装

1. 管道预制：根据现场实测尺寸预制管道，坡口加工符合焊接要求。
2. 管道安装：从泵出口开始，依次安装止回阀、闸阀、软接头等，确保管道与泵体连接自然，不得强力对口。管道重量不得由泵体承受，需设独立支架。
3. 阀门安装：注意流向标记，手轮方向便于操作，法兰螺栓对称紧固。
4. 压力试验：管道系统安装完毕后进行水压试验，试验压力为工作压力的1.5倍，保压10分钟无渗漏。

四、电气与控制系统安装

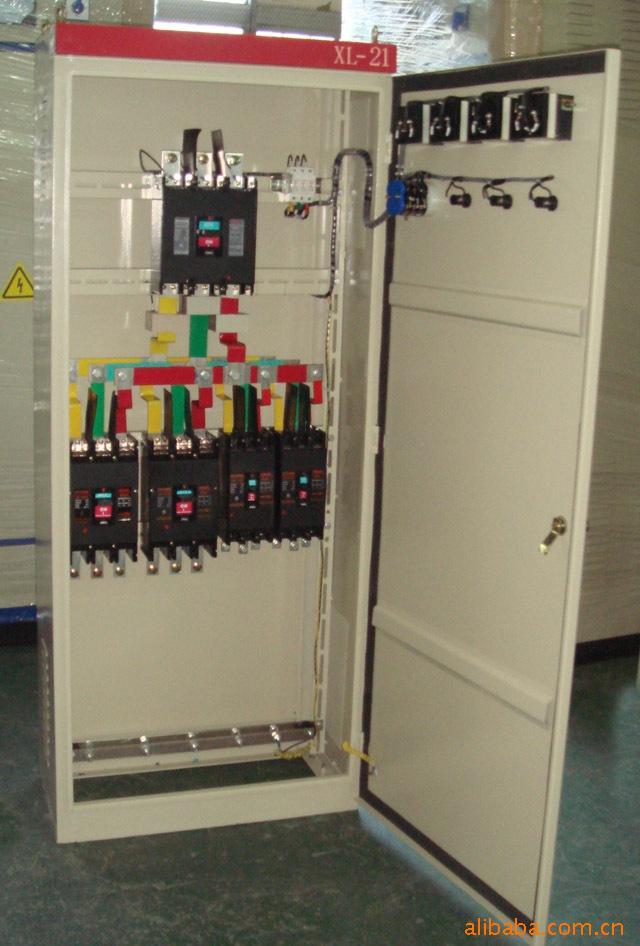

1. 电气柜安装：垂直度误差≤1.5mm/m，柜体接地可靠。
2. 电缆敷设：动力电缆与控制电缆分开敷设，桥架内排列整齐，弯曲半径符合规范。
3. 电机接线：核对电机铭牌电压、接法，接线牢固，绝缘电阻≥0.5MΩ。
4. 仪表与传感器：压力表、流量计、液位计等安装位置正确，接线无误。
5. 控制系统调试：模拟测试各保护功能（过载、缺相、短路等），联动试车正常。

五、辅助设备安装

1. 起重设备：轨道安装平直，电动葫芦运行平稳，限位可靠。
2. 通风与排水：排风扇、集水坑排污泵安装到位，确保泵房环境干燥。
3. 减振降噪：泵组安装减振器，管道设弹性支吊架，降低振动传递。

六、试运行与验收

1. 单机试运行：点动电机检查转向，无异常后连续运行2小时，监测电流、振动、温度、噪声。
2. 联动试运行：模拟自动控制工况，检查泵组切换、报警、保护动作。
3. 性能测试：测量流量、扬程、效率，验证是否达到设计参数。
4. 竣工验收：整理安装记录、调试报告、合格证等资料，办理移交手续。

七、质量控制与安全

• 严格执行“三检制”（自检、互检、专检）。
• 隐蔽工程（如预埋、灌浆）需经监理验收。
• 吊装作业遵守安全规程，保持现场整洁。
• 调试期间设警戒线，防止误操作。

泵房机电设备安装是一项系统性工程，需多专业协同。只有严格控制每道工序，才能确保泵房安全、高效、长周期运行，为整个流体输送系统提供可靠保障。
